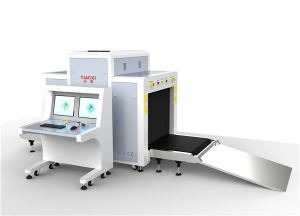

เครื่องสแกนสัมภาระเอ็กซเรย์ Dualview คุณภาพสูง GS100100D

แบบอย่าง

GS100100D

ดู

มุมมองคู่

ขนาดอุโมงค์

1,020 มม. (กว้าง) × 1,020 มม. (สูง)

ขนาด

3590 มม. (ย)*1722 มม. (ก)*1925 มม. (ส)

ความเร็วสายพาน

มากกว่าหรือเท่ากับ 0.2m/s

พาวเวอร์ซัพพลาย

220 VAC (บวก 10 เปอร์เซ็นต์ --15 เปอร์เซ็นต์ ) 50±3HZ

การใช้พลังงาน

น้อยกว่าหรือเท่ากับ 1.0 KVA

อุณหภูมิในการทำงาน

0 องศา -45 องศา

อุณหภูมิในการจัดเก็บ

-40 องศา -60 องศา

ความชื้นสัมพัทธ์

10 เปอร์เซ็นต์ -95 เปอร์เซ็นต์ (ไม่กลั่นตัว)

โหลดสูงสุด

มากกว่าหรือเท่ากับ 200 กก

ปณิธาน

มากกว่าหรือเท่ากับ 40AWG จากด้านบน

มากกว่าหรือเท่ากับ 40AWG จากด้านข้าง

การเจาะ

มากกว่าหรือเท่ากับ 32AWG-จากด้านบน

มากกว่าหรือเท่ากับ 32AWG จากด้านข้าง

ความละเอียดในการเจาะ

มากกว่าหรือเท่ากับ 36AWG ( น้อยกว่าหรือเท่ากับ 0.127 มม. ลวดทองแดงเดี่ยวแข็ง)

ความละเอียดเชิงพื้นที่

แนวนอน:1มม. แนวตั้ง:1มม

ปริมาณรังสีเอกซ์ต่อการตรวจสอบ

น้อยกว่าหรือเท่ากับ10μGy

อัตราการรั่วไหล

ระยะห่างจากด้านนอก 5 ซม. น้อยกว่าหรือเท่ากับ 1μGy /h

ปริมาณการรั่วไหลมาตรฐาน

ตรงตามมาตรฐานการป้องกันของ GB15208-2005

ฟิล์มกันรอย

ฟิล์มกันรอย ISO1600

เสียงโฮสต์

น้อยกว่าหรือเท่ากับ 60 dB(A)

การแสดงภาพ

ภาพดึงกลับดึงกลับไม่สิ้นสุด

การสแกนภาพ

การสแกนความสว่างของภาพขาวดำและการสแกนความอิ่มตัวของภาพสี การแช่แข็งภาพ

การขยายภาพ

ตัวเลือกใดก็ได้ กำลังขยาย 1 ถึง 64 เท่า รองรับการขยายเสียงอย่างต่อเนื่อง

การจัดเก็บรูปภาพ

จัดเก็บอย่างน้อย 100,{1}} เฟรมตามเวลาจริง บันทึก JPG อัตโนมัติและเปิดใช้งานการถ่ายโอนข้อมูลรูปภาพ

จอแสดงผลระดับสีเทา

อย่างน้อย 4096 หรือมากกว่า

ประสิทธิภาพของแหล่งกำเนิด X-Ray แรงดันไฟฟ้าที่ใช้งาน

ไม่น้อยกว่า 150kV

ทิศทางการปล่อยลำแสง

ส่องสว่างในแนวตั้งจากบนลงล่าง

ส่องสว่างในแนวตั้งจากด้านข้าง

เซ็นเซอร์เอ็กซ์เรย์

อาร์เรย์โฟโตไดโอดรูปตัว L หลายพลังงาน

วิธีการระบายความร้อนจากแหล่งกำเนิดรังสี / รอบการทำงาน

ระบายความร้อนด้วยน้ำมันแบบซีล / 100 เปอร์เซ็นต์

ทัชแพด

แป้นพิมพ์ของเครื่องมีฟังก์ชันสัมผัส

การต่อสายดินของอุปกรณ์

อุปกรณ์มีขั้วต่อสายดินที่ดี

มอนิเตอร์

2 จอภาพสำหรับจอภาพ LED สีความละเอียดสูงแบบจอกว้าง 19-นิ้ว พร้อมการป้องกันหน้าจออัตโนมัติ

โต๊ะคอนโซล

โต๊ะคอนโซลมีมาตรการป้องกันจอภาพ ป้องกันจอภาพเสียหาย เช่น หล่นหรือถูกขโมย

การป้องกันความปลอดภัย

1 Eequipment มีงานระบบที่ชัดเจนและอุปกรณ์แสดงผลการแผ่รังสี;

2 อุปกรณ์นี้ติดตั้งสวิตช์หยุดฉุกเฉินในตำแหน่งที่สะดวกสำหรับผู้ปฏิบัติงานในการสัมผัส และเมื่อเกิดเหตุฉุกเฉินขึ้น แหล่งจ่ายไฟของอุปกรณ์สร้างรังสีเอกซ์และระบบลำเลียงของอุปกรณ์สามารถตัดการทำงานได้ทันที

3 อุปกรณ์ที่มีการป้องกันไฟเกินพิกัดที่เหมาะสมเพื่อป้องกันความเสี่ยงจากไฟไหม้เนื่องจากกระแสไฟเกินที่เกิดจากความล้มเหลวของส่วนประกอบภายในหรืออุบัติเหตุอื่น ๆ

4 มีอุปกรณ์เชื่อมต่อป้องกันความปลอดภัยบนส่วนประกอบป้องกันรังสีที่ถอดออกได้ของพื้นที่ปล่อยรังสีเอกซ์ และการปล่อยรังสีจะหยุดลงทันทีหลังจากที่อินเตอร์ล็อกปลดการเชื่อมต่อรังสีเอกซ์

ฟังก์ชั่นอื่นๆ

การแสดงวันที่และเวลา, ID ผู้ปฏิบัติงาน, หมายเลขอุปกรณ์, การนับอัตโนมัติและการล้างสัมภาระที่โหลดใต้ท้องเครื่อง, การนับเวลาเปิดเครื่องเอ็กซเรย์สะสม, การแสดงสถานะการทำงานของอุปกรณ์, การเปลี่ยนทิศทางของรอก, การสลับภาพขาวดำ/สี, เปิดเครื่องเอง - ทดสอบการแสดงผล

ฟังก์ชั่นการแทรกภาพอิเล็กทรอนิกส์สำหรับสินค้าอันตราย (TIP)

ภาพสินค้าหรือบรรจุภัณฑ์ที่เป็นอันตรายจะถูกแทรกเข้าไปในภาพสัมภาระที่สร้างขึ้นโดยการสแกนปกติ ผู้ดูแลระบบสามารถตั้งค่าประเภทและความถี่ของรูปภาพสินค้าอันตรายที่แทรกและอัตราส่วนการแทรกรูปภาพของสินค้าอันตรายต่างๆ ฟังก์ชั่น TIP สามารถตั้งเวลาเริ่มต้นและสิ้นสุดได้ กำหนดช่วงผู้ใช้ที่ใช้โดยฟังก์ชัน TIP

ด้วยการฝึกจดจำภาพ

อุปกรณ์สามารถแสดงภาพที่บันทึกไว้ที่เลือกด้วยความเร็วการตรวจสอบปกติโดยไม่ต้องใช้สายพานลำเลียงในการฝึกการจดจำภาพ

การระบุสินค้าอันตรายโดยอัตโนมัติ

อุปกรณ์จะตรวจจับวัตถุระเบิด/ยาเสพติด มีด ปืนที่ต้องสงสัยโดยอัตโนมัติ และเพิ่มเส้นขอบเพื่อเน้นพื้นที่ภาพผู้ต้องสงสัย

ฟังก์ชั่นการวินิจฉัยการบำรุงรักษา

เมื่อเกิดปัญหา จะมีลูกศรสีแดงที่เกี่ยวข้องปรากฏขึ้นหรือข้อความที่เกี่ยวข้องปรากฏขึ้นบนจอภาพ

ด้วยคุณสมบัติพิเศษ

อุปกรณ์นี้ใช้กล้องในสายการผลิตเพื่อรวมภาพเอ็กซ์เรย์ พัสดุสัมภาระ ภาพบุคคล และข้อมูลอื่นๆ เข้ากับกล่องดำเพื่อความปลอดภัยสำหรับการวิเคราะห์หลังการเล่น

ควรรวมระบบวิดีโอของกล้องเข้ากับซอฟต์แวร์คัดกรองเอ็กซเรย์ วิดีโอภาพใบหน้าคนในกระเป๋ามีอยู่ในระบบและสามารถตรวจสอบในอินเทอร์เฟซซอฟต์แวร์ได้ ไม่ยอมรับกล้องภายนอกอื่น ๆ ที่ไม่ได้เชื่อมต่อกับซอฟต์แวร์เอ็กซเรย์

จัดเตรียมเอกสารใบรับรองเพื่ออนุมัติว่าเป็นฟังก์ชันที่สร้างสรรค์ด้วยตนเอง

ฟังก์ชั่นการประหยัดพลังงานและการปกป้องสิ่งแวดล้อม

เมื่อถุงผ่านไป สายพานจะหมุนโดยอัตโนมัติ ถุงจะขจัดแหล่งที่มาโดยอัตโนมัติ และสายพานจะหยุดหมุน

การปิดเครื่องด้วยปุ่มเดียว

อุปกรณ์รับรู้การปิดด้วยปุ่มเดียวโดยการปิดเครื่องโดยตรง (ในรายงานการตรวจสอบของกระทรวงความมั่นคงสาธารณะ)

การตรวจจับวัตถุบางเฉียบ

อุปกรณ์สามารถตรวจจับวัตถุบางเฉียบ เช่น ใบมีดตัดที่มีความหนาน้อยกว่า 1 มม. (ในรายงานการตรวจสอบของกระทรวงความมั่นคงสาธารณะ)

ฟังก์ชันการรวมแบบกำหนดเอง

อุปกรณ์นี้มีฟังก์ชั่นการประมวลผลภาพแบบรวมในปุ่มเดียว และสามารถปรับแต่งฟังก์ชั่นการประมวลผลภาพแบบผสมที่ต้องการได้ (ในรายงานการตรวจสอบของกระทรวงความมั่นคงสาธารณะ)

รีโมท

เมื่อผลิตภัณฑ์เสียหาย สามารถเชื่อมต่อกับผลิตภัณฑ์ด้วยซอฟต์แวร์พิเศษและแก้ไขปัญหาข้อบกพร่องได้

ใบรับรอง

ควรจัดเตรียมสำเนารายงานการตรวจสอบ CE, ISO และ FDA ของใบรับรองความปลอดภัยของโรงงานรังสีของกระทรวงความมั่นคงสาธารณะ

ไม่ว่าจะวางของอย่างไรก็มองทะลุได้ทั้งหมด ไม่มีจุดบอด และไม่มีทางตัน

ความสูงของสายพานลำเลียง: ประมาณ. 350 มม. (13.7")

ความเร็วสายพาน: 0.2 [m/s]

แผ่นตะกั่วในปลอกหลักได้รับการป้องกัน และใช้ม่านตะกั่วสองแถวสำหรับทางเข้าและทางออก

ทางเข้าและทางออกของสายพานลำเลียงหลักพร้อมไฟแสดงการเอ็กซเรย์และปุ่มหยุดฉุกเฉิน

เป็นไปตามเงื่อนไขทางเทคนิคที่กำหนดโดยมาตรฐานแห่งชาติ "อุปกรณ์ตรวจสอบความปลอดภัยด้วยรังสีเอกซ์ปริมาณน้อย (GB15208-2005)"
